Techniczna konieczność i metodologia indywidualnych fabrycznych testów szczelności falistych rur gazowych ze stali nierdzewnej

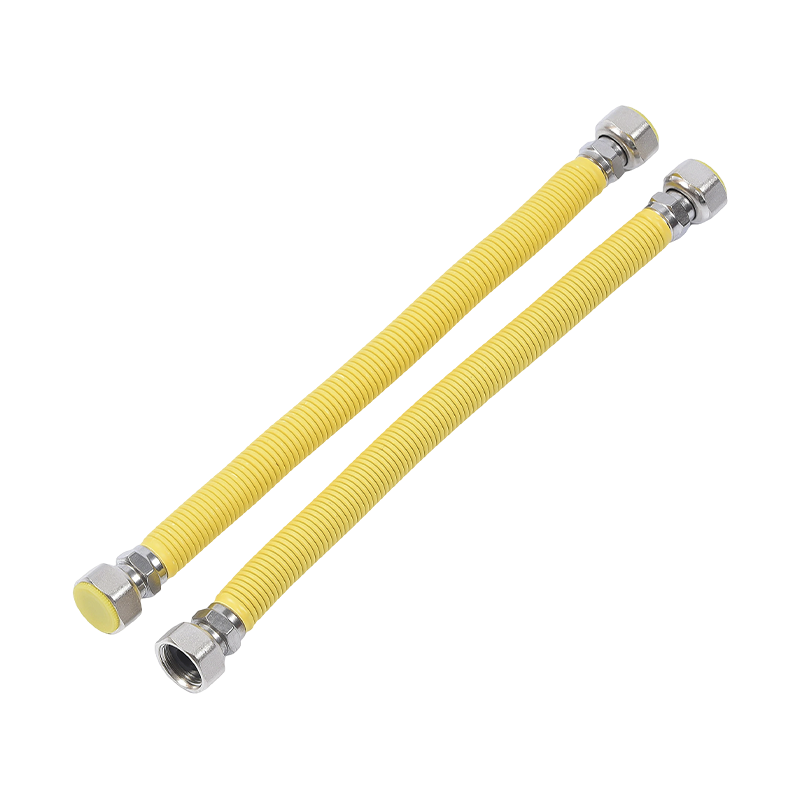

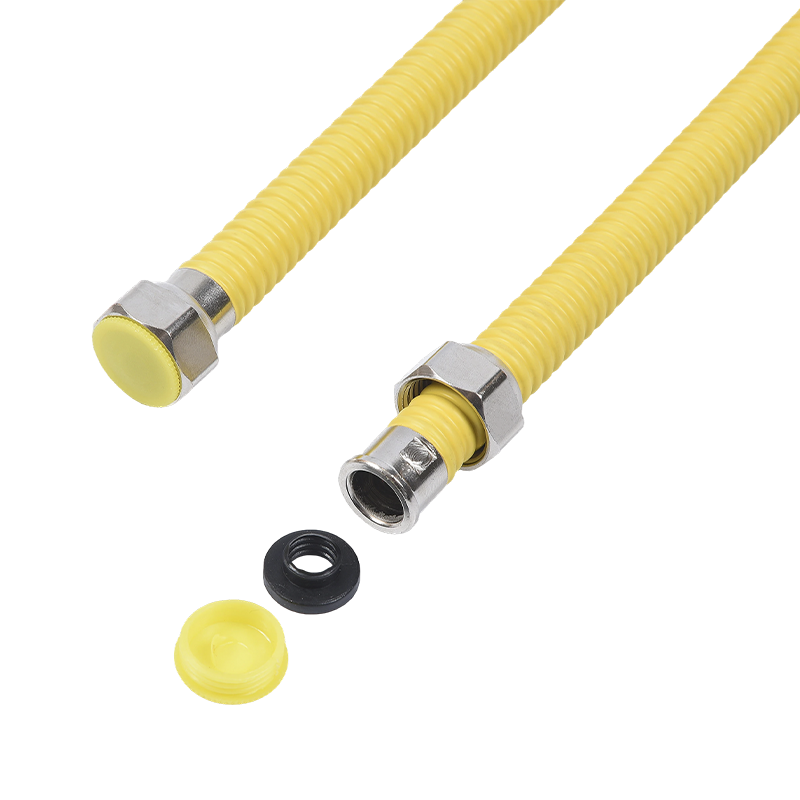

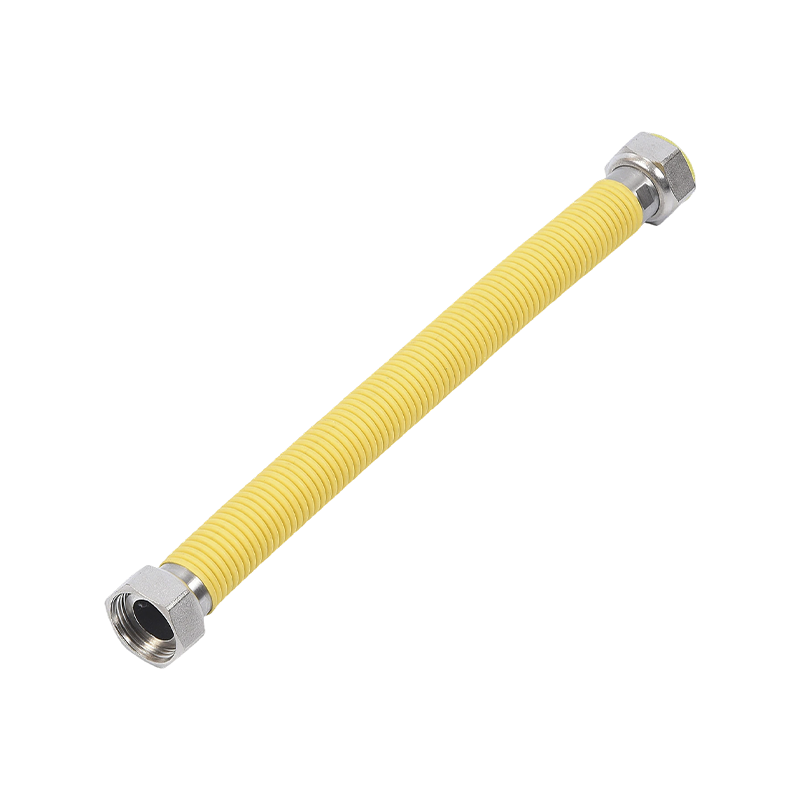

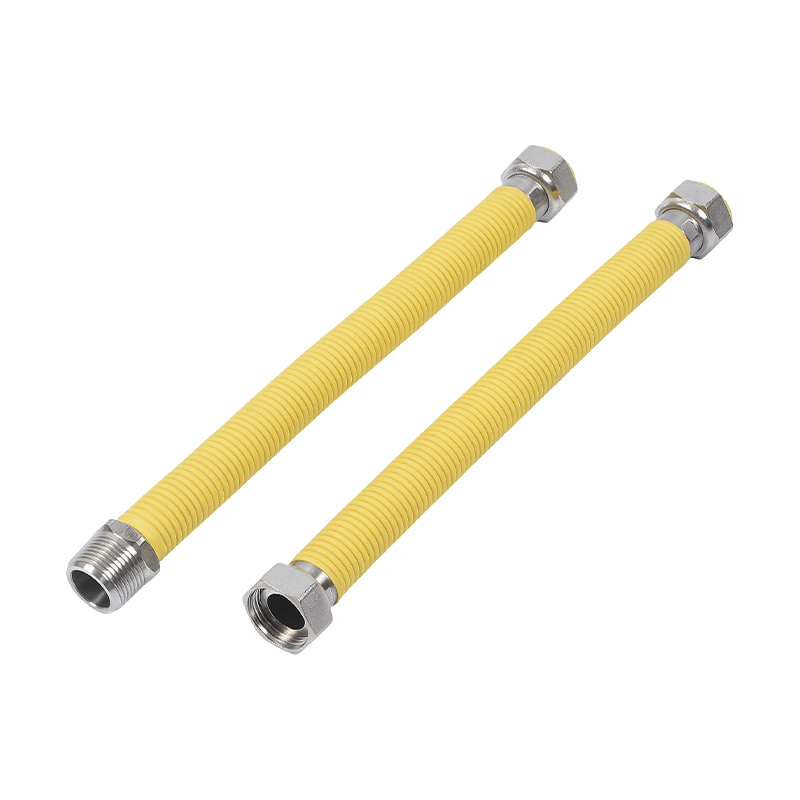

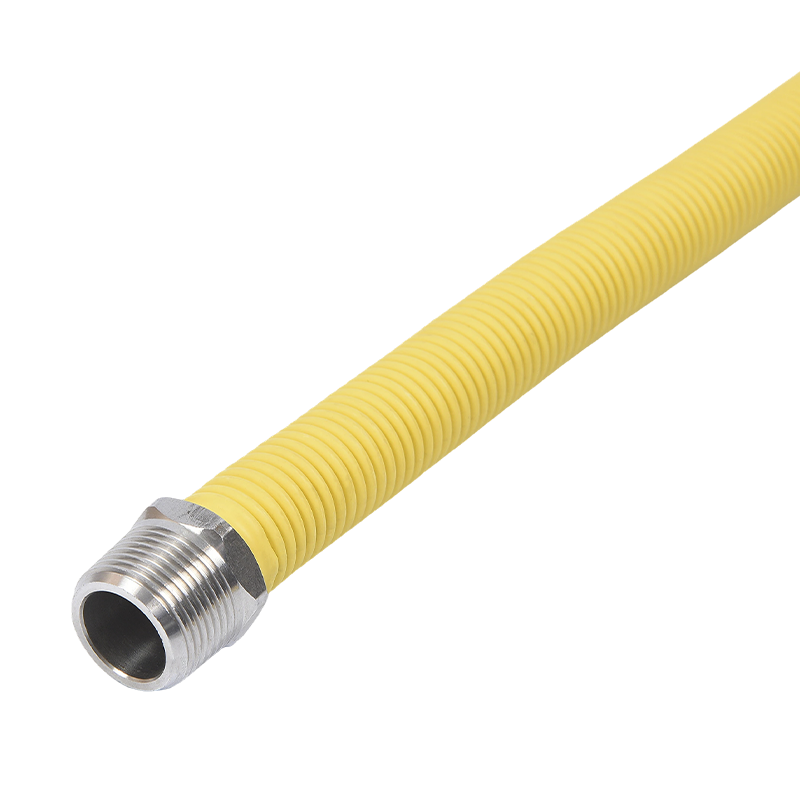

W sektorze dystrybucji gazu integralność systemu ma ogromne znaczenie ze względu na zmienny charakter gazów paliwowych, takich jak gaz ziemny i gaz płynny. W przeciwieństwie do systemów rurociągów transportujących wodę lub płyny pod niskim ciśnieniem, sieci dostarczania gazu działają przy rygorystycznych progach bezpieczeństwa, w których nawet drobne mikroskopijne anomalie mogą prowadzić do niebezpiecznych nagromadzeń. Rura gazowa z falistej stali nierdzewnej stała się podstawową alternatywą dla sztywnych rur z żelaza czarnego lub miedzi ze względu na elastyczną geometrię i zmniejszone wymagania dotyczące połączeń mechanicznych. Aby zachować zgodność z wymogami bezpieczeństwa, renomowane zakłady produkcyjne, takie jak Yuyao Boli Pipe Industry Ltd., integrują kompleksowe protokoły testowe bezpośrednio ze swoimi zautomatyzowanymi liniami produkcyjnymi, zapewniając, że każda gotowa szpula lub segment przeszła ścisłą weryfikację przed wysyłką na rynki światowe.

Imperatyw regulacyjny dotyczący weryfikacji poszczególnych komponentów

Międzynarodowe i krajowe normy dotyczące systemów rurociągów paliw gazowych, takie jak ANSI LC 1/CSA 6.26, narzucają rygorystyczne środki kontroli jakości elastycznych rurociągów gazowych. Statystyczne badanie partii, które polega na sprawdzeniu jedynie niewielkiego procentu serii produkcyjnej, jest prawnie i technicznie niewystarczające w przypadku zastosowań gazowych. Producenci wykorzystują dedykowaną infrastrukturę, w tym wyspecjalizowany dział taśm stalowych, zautomatyzowane spawanie laserowe i obróbkę cieplną metodą wyżarzania jasnego, aby uzyskać jednolite profile ścian na wszystkich 25 liniach produkcyjnych. Jednakże, ponieważ proces karbowania wiąże się z intensywną deformacją mechaniczną podłoża stalowego, każda długość rury gazowej z falistej stali nierdzewnej musi zostać zweryfikowana pod kątem kompletności strukturalnej, aby zagwarantować, że podczas formowania nie wystąpią żadne mikroskopijne pęknięcia naprężeniowe, dziury lub oddzielenia spoin.

Wektory kontroli akustycznej i ultradźwiękowej w produkcji zautomatyzowanej

Proces weryfikacji rozpoczyna się bezpośrednio po fazach wzdłużnego spawania laserowego i falowania. Zaawansowane systemy produkcyjne przesyłają ciągłą rurę falistą przez wbudowaną falę akustyczną lub ultradźwiękowe bloki skanujące. Czujniki te przepuszczają fale dźwiękowe o wysokiej częstotliwości przez metalową matrycę, aby wykryć wewnętrzne nieciągłości, zmiany grubości ścian lub zmiany strukturalne, których nie widać gołym okiem. Przeprowadzając tę ​​kontrolę przed końcową obróbką cieplną i etapami wyżarzania jasnego, zautomatyzowany system wykrywa wszelkie fizyczne odchylenia w spoinie, umożliwiając operatorom wyizolowanie wadliwego materiału, zanim przesunie się on dalej wzdłuż linii montażowej.

Procedury badania różnicy ciśnień pneumatycznych

Po skanowaniu ultradźwiękowym i następujących po nim procesach wyżarzania jasnego, które stabilizują strukturę metalurgiczną stali nierdzewnej, rura poddawana jest próbie ciśnieniowej pneumatycznej. Rura karbowana jest uszczelniana na obu końcach za pomocą specjalistycznych pneumatycznych uchwytów zaciskowych połączonych z precyzyjnymi przetwornikami ciśnienia. Wewnętrzna objętość rury jest pod ciśnieniem suchego powietrza lub obojętnego azotu do poziomu znacznie przekraczającego standardowe ciśnienia robocze w budynkach mieszkalnych lub komercyjnych. Zautomatyzowane oprogramowanie testujące monitoruje ciśnienie wewnętrzne przez obliczony czas przebywania za pomocą czujników różnicy ciśnień zdolnych do wykrywania niewielkich spadków ciśnienia, weryfikując brak wycieków przez mikroporowatości metalowej ściany.

Przegląd porównawczy podstawowych metodologii testowania

Producenci wdrażają wiele warstw badań nieniszczących w celu sprawdzenia integralności strukturalnej rurek. W poniższej tabeli porównano podstawowe metody testów mechanicznych stosowane na hali produkcyjnej w celu potwierdzenia, że ​​rura gazowa jest szczelna.

Spektrometria mas z helem do walidacji wysokiej czułości

W środowiskach dostarczania gazu o wysokiej częstotliwości standardowe badanie zaniku pneumatycznego uzupełnia się spektrometrią mas z helem, która zapewnia bardzo czułą metodę wykrywania nieszczelności. Podczas tej procedury rurę gazową z falistej stali nierdzewnej umieszcza się w hermetycznej komorze próżniowej, a wnętrze rury napełnia się helem. Ponieważ atomy helu są wyjątkowo małe, z łatwością przechodzą przez mikroskopijne ścieżki strukturalne, które z czasem mogą zawierać gaz pod wysokim ciśnieniem. Sondy wykrywające lub czujniki spektrometru mas w otaczającej komorze próżniowej analizują atmosferę pod kątem obecności cząsteczek helu, zapewniając identyfikację nawet submikroskopowych ścieżek wycieków i izolowanie ich od ostatecznej inwentaryzacji.

Czyszczenie po teście i oznakowanie identyfikowalności technicznej

Gdy odcinek elastycznej rury gazowej pomyślnie przejdzie wymagane fazy badania szczelności, jest on kierowany przez ultradźwiękowy system czyszczenia w celu usunięcia kamienia powierzchniowego, wilgoci lub pozostałości cząstek stałych nagromadzonych podczas obsługi mechanicznej. Utrzymanie wolnego od oleju i suchego wnętrza jest konieczne, aby zapobiec reakcjom chemicznym z dodatkami do paliwa gazowego. Na koniec rura przechodzi przez zintegrowaną stację automatycznego znakowania laserowego, gdzie na płaszczu zewnętrznym trwale wytrawiony jest unikalny numer seryjny, kod partii produkcyjnej, ciśnienie znamionowe i znaki zgodności. Ten system znakowania zapewnia pełną identyfikowalność techniczną, potwierdzając inspektorom terenowym i inżynierom mechanikom, że pojedyncza szpula została przetestowana w fabryce i dopuszczona do montażu na miejscu.

Często zadawane pytania

P: W jaki sposób integracja 25 linii produkcyjnych wpływa na spójność jakościową Twoich produktów Rura gazowa z falistej stali nierdzewnej ?

Odp.: Obsługa 25 dedykowanych linii produkcyjnych pozwala na wyspecjalizowane przydzielanie maszyn do konkretnych grubości i średnic ścianek. Ten wysoki poziom specjalizacji gwarantuje, że parametry zautomatyzowanego spawania laserowego i falowania pozostają stabilne i zoptymalizowane, zapobiegając różnicom wymiarowym, które mogą zagrozić bezpieczeństwu przechowywania gazu.

P: Jaką rolę odgrywa obróbka cieplna wyżarzania jasnego w zakresie bezpieczeństwa elastycznych rur gazowych?

Odp.: Wyżarzanie jasne lub proces ponownego rozpalania światła polega na obróbce metalu po jego mechanicznym pofałdowaniu. Ten etap metalurgiczny eliminuje wewnętrzne mikronaprężenia spowodowane procesem kształtowania, przywracając ciągliwość, dzięki czemu rurę gazową można zginać wokół konstrukcji budynku podczas instalacji bez powodowania pęknięć korozyjnych naprężeniowych lub zmęczenia materiału.

P: Dlaczego w przypadku rury gazowej z falistej stali nierdzewnej przed opuszczeniem fabryki zaleca się czyszczenie ultradźwiękowe?

Odp.: Systemy dystrybucji gazu wymagają całkowicie czystego środowiska wewnętrznego, aby zapobiec reakcji dodatków lub zanieczyszczeń w paliwie gazowym ze ścianką rury. Ultradźwiękowy sprzęt czyszczący wykorzystuje fale dźwiękowe o wysokiej częstotliwości w płynnym ośrodku, aby usunąć wszelkie ślady olejów produkcyjnych, smarów i mikroskopijnych wiórów metalowych z głębi fałd.

P: Czy projekt techniczny rurociągów gazowych można zmodyfikować, aby pasował do określonych międzynarodowych standardów dla klientów OEM?

Odp.: Tak, przy wsparciu kompletnego zespołu badawczo-rozwojowego oraz znajdującego się na miejscu wyposażenia do działu taśm stalowych, procesy produkcyjne można skalibrować tak, aby spełniały określone rysunki techniczne, wartości ciśnienia i skład materiałów wymagane przez globalnych nabywców OEM i regionalne przepisy dotyczące zakładów gazowniczych.

P: W jaki sposób laserowy system automatycznego znakowania pomaga instalatorom i inspektorom w obsłudze rur gazowych?

Odp.: Laserowy sprzęt do automatycznego znakowania w linii trwale wytrawia najważniejsze dane techniczne bezpośrednio na powierzchni rury, w tym wartości ciśnienia, numery partii i certyfikaty zgodności. To oznakowanie o wysokiej rozdzielczości eliminuje błędy śledzenia i zapewnia przejrzystą weryfikację inspektorom bezpieczeństwa podczas oceny kodu na miejscu.

P: W jaki sposób proces produkcji zimnej belki wpływa na trwałość mechaniczną elastycznych przewodów gazowych?

Odp.: Konfiguracja produkcji belek zimnych zapewnia precyzyjne geometryczne ustawienie taśmy ze stali nierdzewnej przed etapem spawania. Dzięki zachowaniu wąskich tolerancji konstrukcyjnych przed wprowadzeniem profilu falistego rura uzyskuje jednakową grubość ścianki, co skutkuje przewidywalną wytrzymałością na ciśnienie rozrywające na całej długości przewodu gazowego.
